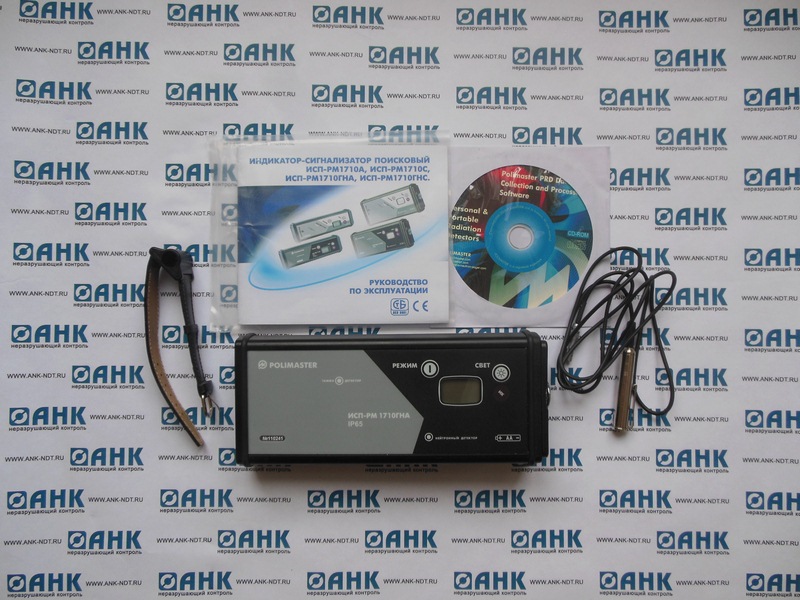

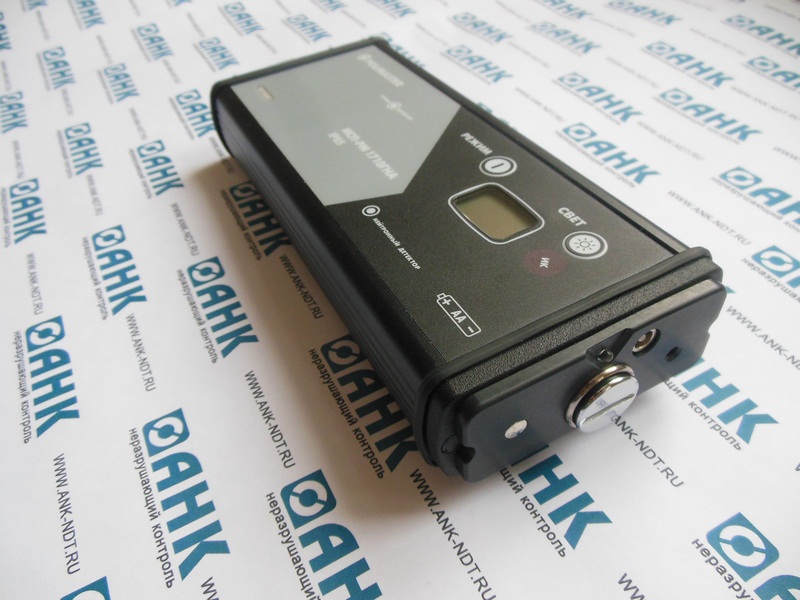

Описание дозиметра-индикатора ИСП-РМ1710A, ИСП-РМ1710ГНА
Индикаторы-сигнализаторы поисковые ИСП-PM1710A (гамма) и ИСП-PM1710ГНА (гамма-нейтронные) - это специализированные высокочувствительные приборы, предназначенные для поиска и локализации радиоактивных и ядерных материалов по их гамма- и нейтронному излучению.
Основные характеристики:
- Сцинтилляционный детектор на основе кристалла CsI(Tl) большого объема и фотодиода для детектирования гамма-излучения (модели PM1710A, PM1710ГНА);
- Детектор нейтронного излучения на основе пропорционального 3He газового детектора в замедлителе (модель PM1710ГНА);
- Встроенная звуковая и световая сигнализация;
- Внешняя вибрационная сигнализация для работы в местах с повышенным уровнем шума, а также для скрытого обнаружения;
- Энергонезависимая память;
- Связь с персональным компьютером по инфракрасному каналу;
- Металлический корпус;
- Простота использования.
При включении или по команде пользователя прибор автоматически измеряет и запоминает радиационный фон в зоне контроля. В дальнейшем он немедленно реагирует на превышение фона, извещая об этом звуковым и/или вибрационным сигналом.
Прибор обеспечивает адекватную автоматическую адаптацию к изменению уровня фона и упрощает локализацию радиоактивного источника в новых условиях: например, при уменьшении фона вследствие экранирования излучения либо в условиях повышенной интенсивности излучения (локализация точечного источника на фоне распределенного радиоактивного источника).
Алгоритм, используемый в индикаторах-сигнализаторах, дает возможность пользователю изменять величину предварительно установленного порога в зависимости от требований, предъявляемых к частоте ложных срабатываний и вероятности обнаружения источника излучения.
В энергонезависимой памяти прибора сохраняется история его работы, в том числе факт и время срабатывания, уровень превышения по отношению к установленному порогу, а также информация о состоянии параметров индикатора-сигнализатора. Эта информация может быть передана в персональный компьютер по инфракрасному каналу связи для дальнейшей обработки, анализа и контроля.
Прибор предназначен для использования в жестких и неблагоприятных условиях эксплуатации, имеет люминесцентную подсветку ЖКИ. Индикатор-сигнализатор прост в обслуживании, для работы с прибором не требуется специальная квалификация и подготовка пользователя.
Соответствие стандартам
Разработан с учетом требований стандартов ITRAP (IAEA)Технические характеристики дозиметра ИСП-РМ1710A, ИСП-РМ1710ГНА
| | ИСП-PM1710A | ИСП-PM1710ГНА |
| Соответствие стандартам | ITRAP (МАГАТЭ) требования | ITRAP (МАГАТЭ) требования |
| Характеристики поискового гамма-канала | ||
| Детектор | CsI(Tl) | CsI(Tl) |
| Чувствительность по линии 137Сs, не менее | 500 (с-1)/(мкЗв/ч) (5.0 (с-1)/(мкР/ч)) | 500 (с-1)/(мкЗв/ч) (5.0 (с-1)/(мкР/ч)) |
| Чувствительность по линии 241Am, не менее | 500 (с-1)/(мкЗв/ч) (5.0 (с-1)/(мкР/ч)) | 500 (с-1)/(мкЗв/ч) (5.0 (с-1)/(мкР/ч)) |
| Диапазон регистрируемых энергий в режиме поиска | 0.045 – 3.0 МэВ | 0.045 – 3.0 МэВ |
| Диапазон измерения мощности эквивалентной дозы (МЭД) | 1 – 3000 •R/h (0.01 – 30 •Sv/h) | 0,01 – 30 мкЗв/ч (1 – 3000 мкР/ч) |
| Относительная погрешность индикации МЭД (по линии 137Cs) в диапазоне 0,1 до 20 мкЗв/ч (10 – 2000 мкР/ч),не более | ± (20 + К/Η ) %, where Η – is the indicated DER, К – a coefficient of 1 µSv/h | ± (20 + К/ Η ) %, где Η – индицируемая МЭД, К – коэффициент равный 1,0 мкЗв/ч |
| Количество каналов накопления сцинтилляционных спектров | | |
| Количество спектров, сохраняемых в энергонезависимой памяти | | |
| Диапазон плотности пробы при измерении УА | | |
| Пределы допускаемой основной относительной погрешности измерения УА (ОА) радионуклидов 137Cs | | |
| Чувствительность дозиметра при измерении УА (ОА) в геометрии сосуд Маринелли, не менее | | |
| Диапазон измерения УА (ОА) радионуклида 137Cs в геометрии измерения сосуд Маринелли | | |
| Характеристики поискового нейтронного канала | ||
| Детектор | | 3He |
| Значение чувствительности сигнализатора к нейтронному излучению - для Pu- α-Be - для тепловых нейтронов - для Pu- α-Be, на фантоме или в камере-замедлителе | | 0,1 имп·см2/нейтрон 7,0 имп·см2/нейтрон 1.0 имп·см2/нейтрон |
| Диапазон регистрируемых энергий | | 0.025 эВ - 14 МэВ |
| Диапазон индикации мощности эквивалентной дозы | | 001 - 999 с-1 |
| Характеристики измерительного гамма-канала | ||
| Детектор | | |
| Диапазон измерения мощности эквивалентной дозы (МЭД) | | |
| Диапазон регистрируемых энергий | | |
| Характеристики измерительных альфа и бета каналов | ||
| Детектор | | |
| Диапазон измерения плотности потока альфа-частиц | | |
| Диапазон измерения плотности потока бета-частиц | | |
| Диапазон регистрируемых энергий измерения бета | | |
| Общие характеристики | ||
| Габаритные размеры | 172 x 57 x 32 мм | 195 x 82 x 32 мм |
| Масса | 420 г | 650 г |
| Прибор прочен к падению на бетонный пол с высоты: | 0.7 м | 0.7 м |
| Допустимые условия работы | ||
| Диапазон рабочих температур | -30°C до 50°C | -30 до + 50 °C |
| Относительная влажность | до 95 % при 35 °С | до 95 % при 35 °С |
| Степень защиты корпуса прибора | IP65 | IP65 |
| Питание прибора | ||
| Тип батареи | одна АА батарея | одна АА батарея |
| Время непрерывной работы прибора от одного элемента питания, не менее | до 1000 ч | до 1000 ч |
| Связь с ПК | ||
| Связь с ПК | ИК | ИК |
