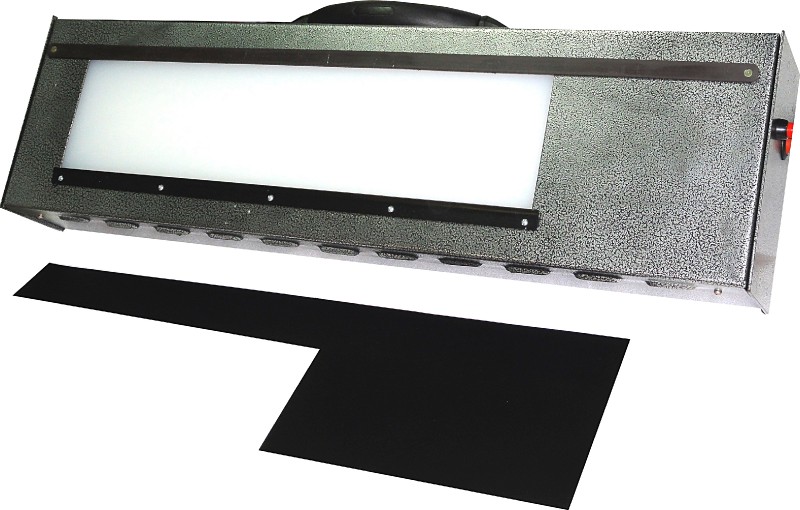

Описание негатоскопа НЭС 420х100Л2
Предназначен для визуального просмотра рентгенографических снимков в лабораториях неразрушающего контроля сварных соединений, в соответствии с ГОСТ 7512-82.
Технические характеристики
| Максимальная плотность просматриваемых снимков, Б | 3,5 |
| Максимальный размер просмотрового экрана, мм | 100х420 |
| Максимальная яркость просмотрового экрана, кд /м2 | 30000 |
| Регулировка яркости свечения экрана % | 3 – 100 |
| Неравномерность яркости просмотрового экрана, % не более | 15 |
| Максимальная потребляемая мощность, Вт | 80 |
| Напряжение питающей сети, В | 220 ± 10% 50Гц |
| Габаритные размеры, мм | 670х240х105 |
| Масса не более, кг | 6,2 |
| Минимальный размер окна при использовании накладной рамки | 180х80 |
| Температура окружающего воздуха, °С | +(10 ¸ 35) |
| относительная влажность воздуха при t=25°C не более | 80 |
| | |
В негатоскопе применены специальные лампы дневного света повышенной яркости, что обеспечивает такие преимущества низкое энергопотребление и незначительный нагрев просмотрового экрана без принудительного охлаждения.
Управление свечением экрана осуществляется кнопкой регулировки яркости, которая служит одновременно и для включения/выключения свечения экрана.
Дополнительные возможности:
Запоминание (перед выключением) последней величины яркости свечения экрана и автоматическое восстановление прежней яркости при повторном включении. Данная функция удобна при смене просматриваемых рентгеновских снимков.
Г-образная форма накладной рамки наряду с способом ее крепления (на магнитной полосе), позволяет плавно настраивать размер экрана под контролируемый снимок.
