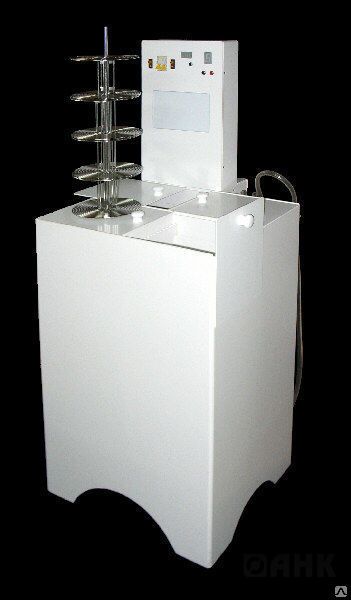

Описание установки обработки рентгеновской пленки УФРН-28-4К-4
Представленные здесь установки для проявления рулонной радиографической пленки (радиограмм, рентгеновской пленки) относятся к установкам для «ручного» проявления радиографической пленки и используются в составе фотолабораторного оборудования рентгеновских кабинетов промышленной дефектоскопии (радиографический неразрушающий контроль) и лечебно-профилактических учреждений. Особенностью данного вида установок являются долговечность, простота их обслуживания и небольшая стоимость.
Для проявления листовой рентгеновской пленки предназначены установки УФРН, УФРН-Ш.
Пленка обрабатывается в специализированных катушках (спиралях) диаметром 180 мм., высотой до 100 мм. и с длиной намотки пленки до 5 метров.
В установках для проявления рулонной радиографической пленки (рентгенограмм, рентгеновской пленки) могут использоваться любые фотохимреактвы, по усмотрению потребителя.
Установка УФРН-28-4К-4, предназначенная для обработки одновременно до 4-х катушек с пленкой, имеет 4 емкости: емкость для проявления, емкость для ополаскивания после проявления в проточной воде, емкость для фиксирования, емкость для окончательной промывки в проточной воде.
Кроме проявления пленки в катушках, в установке УФРН-28-4К-4 можно проявлять листовые радиограммы с использованием рамок РПСН-Д (одновременно можно использовать до 7 рамок).
Установки для обработки рулонной пленки подключаются к системе централизованной подачи воды и сточной канализации.
Примененная в установках система поддержания температуры проявителя, которая не только автоматически поддерживает температуру, но и имеет расширенные функциональные и информативные характеристики.
При данной системе:
- имеющийся индикатор красного свечения постоянно отображает реальную температуру проявителя с точностью 0,1°С;
- пользователь по своему усмотрению может самостоятельно задать автоматически поддерживаемую температуру проявителя в диапазоне 18-31°С; с шагом 1°С;
- постоянно индицируется состояние системы — «Идет нагрев», «Температура соответствует заданной», «Температура выше заданной»;
- предусмотрены визуальная и звуковая сигнализация в случае отклонения работы системы поддержания температуры проявителя от заданных параметров.
Установки для проявления рулонной радиографической пленки изготовляются из пластмассы белого цвета, не допускающей диффузии (внедрения) в нее химреактивов, что обеспечивает сохранение внешнего вида оборудования при длительной эксплуатации.
Технические характеристики
| Параметр | УФРН-28-4К-4 |
| Объем проявителя * | 28 л (до 4 катушек, до 7 рамок) |
| Объем фиксажа * | 28 л (до 4 катушек, до 7 рамок) |
| Объем воды для окончательной промывки * | 28 л (до 4 катушек, до 7 рамок) |
| Поддержание температуры проявителя в диапазоне 18-31 °С, устанавливается потребителем | + |
| Наличие: -таймера -неактиничного фонаря -сушильной секции | + + — |
| Метод сушки | — |
| Температура воздуха | — |
| Время сушки радиограмм, не более: | — |
| Габаритные размеры, мм: ** -ширина -длина -высота | 560 550 1250 |
| Вес, не более, кг.: | 30 |
| Потребляемая мощность, не более, Вт. | 500 |
