Описание переносного рентгеновского аппарата МАРТ-200
Рентгенаппарат МАРТ-200 применяется для контроля качества сварных металлоконструкций. Благодаря возможности как направленного, так и панорамного просвечивания, МАРТ-200 - это не что иное, как незаменимое устройство для работе со сварными стыками газо и нефтепроводов..
Толщина просвечивания материала
Схема рентгеновского аппарата МАРТ-200 состоит из термоэмиссионной рентгеновской трубки и небольшого источника постоянного напряжения. Дефектоскоп МАРТ-200 имеет в телесном угле торцевое излучение около 150°. Несмотря на это, просвечиваемая толщина материала, стали может достигать до 40 миллиметров.
Мобильность аппарата МАРТ 200
Огромным преимуществом этого прибора является портативность. Масса моноблока составляет около 5,5 килограмм, что делает его, в отличие от конкуренов, самым миниатюрным на существующем рынке рентгеновских аппаратов переносных, как российских, так и импортных производителей. Портативность прибора не дает ему уступать в таком параметре как мощность другим рентген аппаратам популярных марок.
Температурные характеристики МАРТ-200
Данный рентгенаппарат может использоваться в работе при очень низких температурах до - 40° С благодаря тому, что у него присутствует воздушное охлаждение.
Для того, чтобы крепить аппарат МАРТ 200 в труднодоступных местах для него можно приобрести различные ремневые захваты.
При многих преиимуществах, прибор МАРТ-200 имеет не высокую цену, как на покупку, так и на эксплуатацию, по сравнению с аналогами импортного производства.

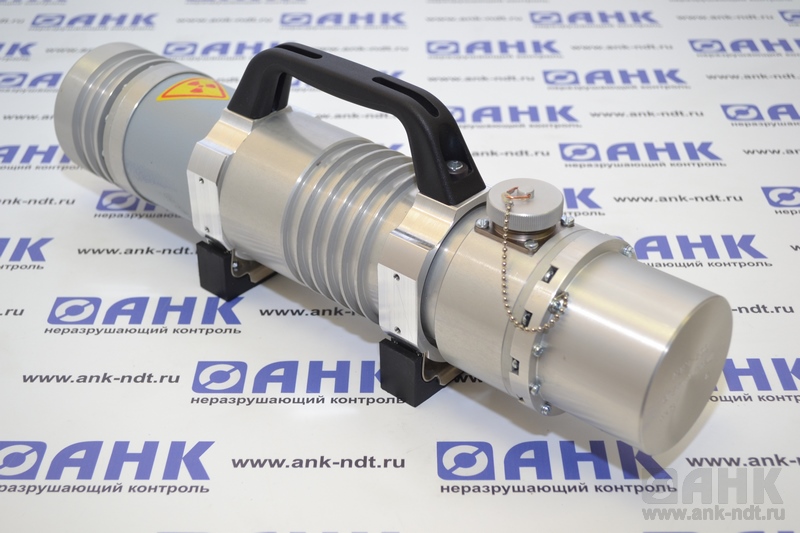

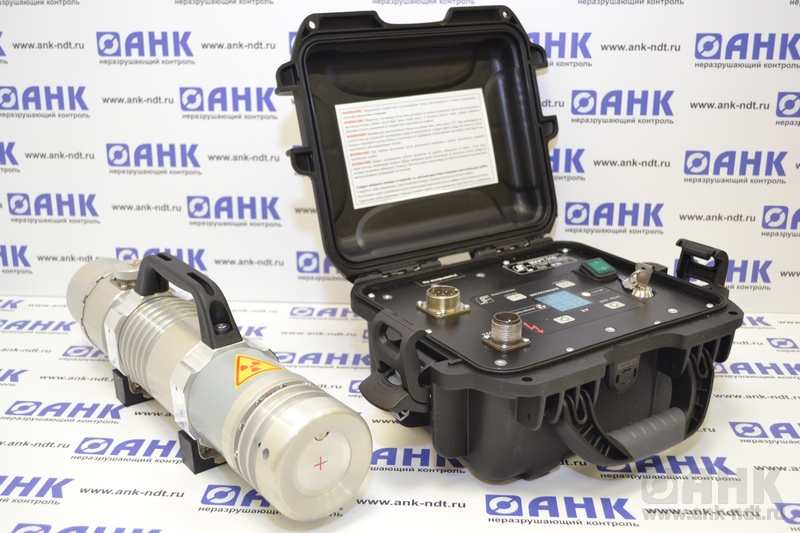

Рентгеновский дефектоскоп МАРТ-200 состоит из рентгеновского блока и пульта управления, и отличаются от аналогов, выпускаемых в России и за рубежом, чрезвычайно малыми габаритами и весом.
Технические характеристики рентген аппарата МАРТ-200
|
Технические характеристики
|
|
|
Рабочее напряжение на рентгеновской трубке, кВ
|
105 ÷ 200
|
|
Доза рентгеновского излучения в прямом пучке на расстоянии 500 мм от фокуса трубки за 1 мин, Р
|
3
|
|
Диаметр фокусного пятна, мм
|
3
|
|
Максимальная толщина просвечиваемой стали с фокусного расстояния 700 мм за время экспозиции 10 мин, мм
|
20 (D7 + Pb)
30 (F8 + RCF) 40 (F8 + NDT 1200) |
|
Мощность аппарата, Вт
|
100
|
|
Метод просвечивания
|
направленный
панорамный |
|
Диапазон рабочих температур, ºС
|
-20 ÷ +40
|
|
Вес излучателя, кг
|
6
|
|
Габариты излучателя, мм
|
430x100x160
|
Номограммы экспозиции аппарата МАРТ-200
Стандартная комплектация р/а МАРТ 200
- Рентгеновский блок.

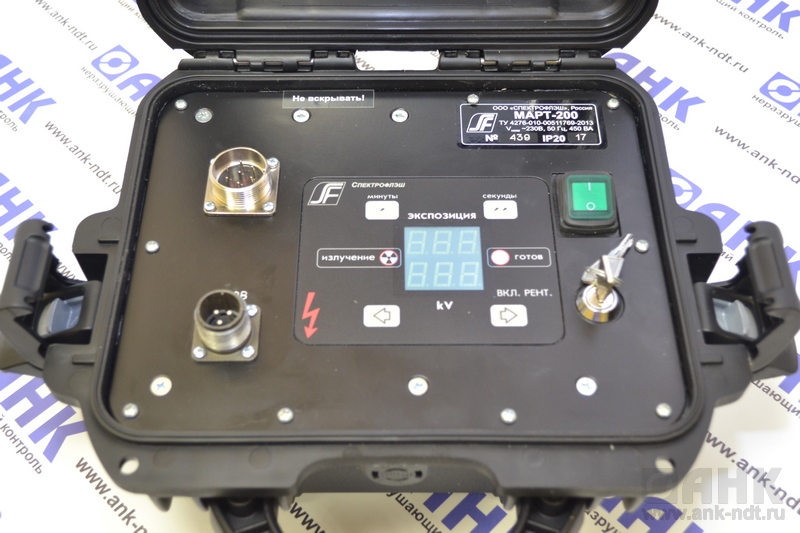

- Пульт управления.
- Сетевой кабель.
- Высокочастотный кабель.
- Футляр.
