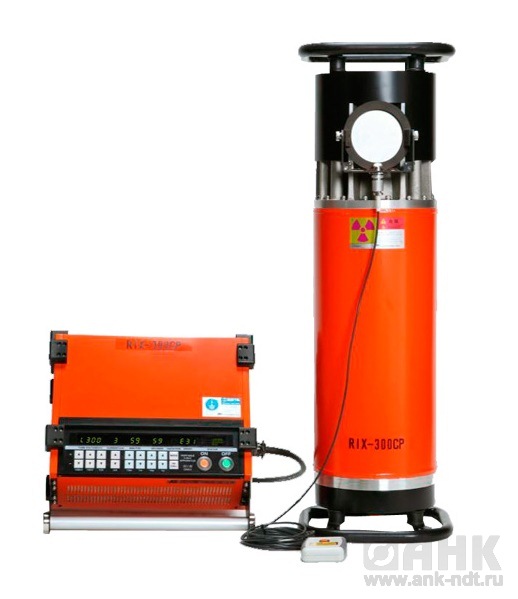

Описание рентгеновского аппарата Toreck RIX 300CP
RIX-300CP - это рентгеновский аппарат с портативной рентгеновской трубкой постоянного потенциала с высоким выходом мощности для решения необходимых задач неразрушающего контроля за короткие сроки.
Данный аппарат является последней разработкой компании и использует последние технологии в сфере рентгенографического контроля. Генератор излучения RIX-300CP оборудован сверхнадежной металлической трубкой от всемирно известного швейцарского производителя ренгеновских трубок COMET. Преимущество данной трубки в том, что металл является более устойчивым к точечным разрядам при внутренней разрядке генератора.
Высоковольтный генератор выдает высокостабильное напряжение постоянного потенциала с более высокой эффективностью, чем обычные генераторы переменного тока. Производительность рентгеновской трубки и генератора постоянно контролируется на пульте управления на безопасность управления и функционирования. Гибкие соединительные кабели имеют легкий вес и предназначены для работы в тяжелых условиях.
Проникающая способность составляет 67 мм при максимальной мощности 300 кВ/3мА, фокусное расстояние - 600 мм, пленка Fuji №100, плотность 2.0, время - 10 мин.
Комплектация р/а Toreck RIX 300CP
1. Генератор (1 шт.)
2. Пульт управления (1 шт.)
3. Комплектующие:
Кабеля питания, 3-х жильные (10 м),
Низковольтные провода, 9-жильные (20 м),
Заземляющая планка с кабелем заземления 10 м (1 шт.),
Сигнальная лампа 24 В с проводом 20 м (1 шт.),
Центровой индикатор (1 шт.),
Закрепленная рентгеновская диафрагма (коллиматор) - 1 комплект
Запчасти: (1 комплект предохранителей 15А -3 шт., 2А - 3 шт., 1А - 3 шт.), Сумка для комплектующих (1 шт.)
Технические характеристики рентгеновского аппарата Toreck Rix 300CP
| Выходное напряжение | Максимальное значение 300 кВ, ток трубки 1-3 мА (с шагом 1 мА) 50 кВ ~ 300 кВ, с шагом 1 кВ |
| Рентгеновская трубка | Металлическая |
| Фокусное пятно | 1.5 × 1.5 мм, согласно стандарту IEC 336 3 × 3 мм, согласно стандарту EN12543 |
| Фильтр | Алюминий -2 мм, Бериллий - 1 мм |
| Угол раскрытия | 40° × 60° |
| Проникающая способность | 67 мм по стали (300 кВ, 10 мин излучения, пленка Fuji #100, плотность 2.0) |
| Время цикла | Продолжительное время работы (до срабатывания термодатчика), макс. значение таймера 59 мин 59 сек |
| Охлаждение | Принудительное воздушное охлаждение анода рентгеновской трубки |
| Размеры | Генератор 286 × 286 × 875 мм Пульт управления 380 × 170 × 375 мм |
| Масса | Генератор 37 кг Пульт управления 10 кг |
| Температура эксплуатации | от -30° до +70°С |
