Поверка рефлектометра оптического FOD-7305 в Екатеринбурге
Принцип действия рефлектометра оптического FOD-7305 основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. Поверка рефлектометра оптического FOD-7305 проводится в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Рефлектометры представлены следующими моделями:
- FOD-7305 — для одномодового оптического волокна на рабочие длины волн 1310, 1550 нм;
- FOD-7307 — для одномодового оптического волокна на рабочие длины волн 1310, 1490, 1550 нм;
- FOD-7308 — для одномодового оптического волокна на рабочие длины волн 1310, 1550, 1625 нм;
Каждая модель рефлектометра содержит источник оптического излучения и широкополосный измеритель оптической мощности. Длины волн источника оптического излучения соответствуют рабочим длинам волн рефлектометра соответствующей модели. Источник оптического излучения может генерировать непрерывное излучение, а также модулированное с частотами 270 и 330 Гц, 1 и 2 кГц.
Принцип действия измерителя оптической мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Каждая модель рефлектометра оборудована визуальным детектором повреждений, работающим на длине волны 635 нм, позволяющим оценить целостность волоконно-оптической линии.

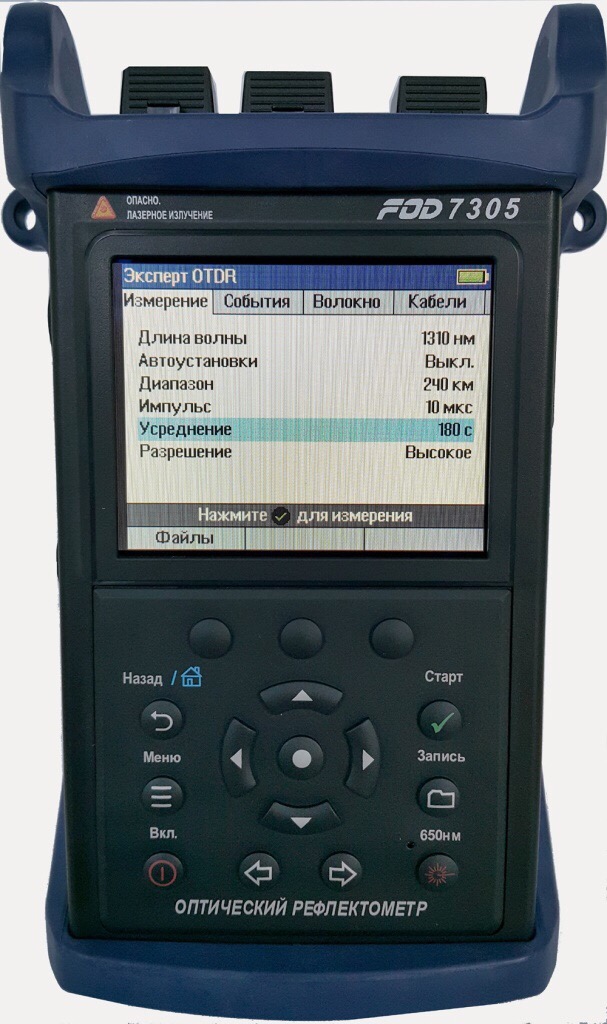

Конструктивно рефлектометр выполнен в прямоугольном корпусе в виде переносного прибора. Основные элементы управления рефлектометра расположены на передней панели. На верхней панели расположены оптические разъемы:
- разъем рефлектометра, оборудованный адаптером FC (функционально совмещенный с источником излучения). По заказу потребителя может быть установлен адаптер FC; ST; SC или LC типа;
- разъем измерителя оптической мощности, оборудованный универсальным адаптером;
- разъем визуального детектора повреждений, оборудованный универсальным адаптером.
Для предохранения от ударов и повреждений корпус рефлектометра снабжен защитным резиновым кожухом.
Для сохранения результатов измерений в рефлектометр установлена SD-карта, позволяющая сохранять не менее 1000 файлов рефлектограмм.
Основные средства поверки:
1 Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 850+30, 1300+30, 1310+30, 1490+30, 1550+30, 1625+30 нм.
Диапазон воспроизведения единицы длины: для длин волн 850 и 1300 нм 0,07 — 100 км; для длин волн 1310, 1490, 1550, 1625 нм от 0,06 до 600 км.
Пределы абсолютной погрешности при воспроизведении длины: А = +(0,15+5 • 10-6L), где L — воспроизводимая длина, м.
Диапазон воспроизведения единицы ослабления от 0,5 до 20 дБ.
Пределы абсолютной погрешности при воспроизведении единицы ослабления: для длин волн 850 и 1300 нм +0,02 A; для длин волн 1310, 1490, 1550, 1625 нм +0,015 A, где А -измеряемое вносимое ослабление, дБ.
2 Государственный рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10 до 10 на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013
Основные метрологические характеристики:
— диапазон измеряемой средней мощности оптического излучения (10 -10 ) Вт
— длины волн градуировки измерителя мощности, фиксированные в диапазонах: 632,8 нм; 840-860 нм; 1064 нм; 1300-1320 нм; 1540-1560 нм; 1485-1495 нм; 1620 -1630 нм;
— пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки: в диапазоне от 10 -2 -10″ включительно -3 -2
— пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне ±5 %.
3 Осциллограф цифровой запоминающий WaveJet 352.
Основные метрологические характеристики:
Диапазон измерений: 0 — 500 МГц.
Погрешность измерений: ±1,5 %.
