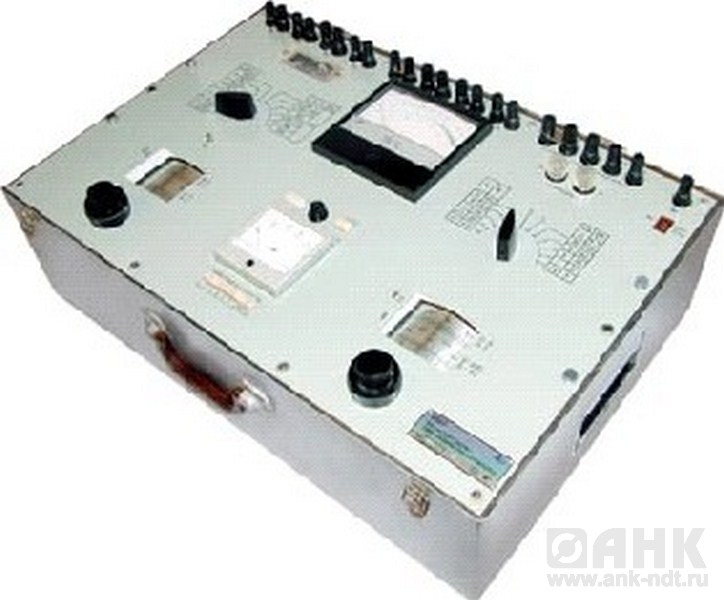

Описание К507 комплекта измерительного
Назначение устройства поверки измерительных трансформаторов К507: Аппарат К507 предназначен для поверки дифференциально-нулевым методом измерительных трансформаторов тока и напряжения классов точности 0,05; 0,1; 0,2; 0,5; 1; 3; 10 с номинальными вторичными токами 1; 2; 2,5 и 5 А и с номинальными вторичными напряжениями 100/3; 100/√3; 100; 200/√3; 150 и 200 В активной и реактивной составляющих сопротивлений и проводимостей во вторичных цепях поверяемых трансформаторов на частоте 50...
Назначение устройства поверки измерительных трансформаторов К507:
Аппарат К507 предназначен для поверки дифференциально-нулевым методом измерительных трансформаторов тока и напряжения классов точности 0,05; 0,1; 0,2; 0,5; 1; 3; 10 с номинальными вторичными токами 1; 2; 2,5 и 5 А и с номинальными вторичными напряжениями 100/3; 100/√3; 100; 200/√3; 150и 200 В активной и реактивной составляющих сопротивлений и проводимостей во вторичных цепях поверяемых трансформаторов на частоте 50 Гц.
- Пределы измерения погрешностей при поверке измерительных трансформаторов и пределы допускаемых основных погрешностей аппарата указаны в табл. 1
- Конечные значения диапазонов измерений, области частот (частота) амперметра и вольтметра указаны в табл.1.
Технические характеристики комплекта измерительного К507
| Прибор комплекта | Конечное значение диапазона измерений | Область частот (частота), Hz | Примечание | |
| нормальная(нормальное значение) | рабочая | |||
| Амперметр | 0,1 А 0,25 А 0,5 А 1,0 А 2,5 А 5 А 10 А | 45–65 | Св.65 до 500 | |
| 25 A 50 А | — | |||
| 100 А 150 А 200 А 300 А 600 А | 50 | При использовании трансформатора тока УТТ-5М(класс точности — 0,2 | ||
| Вольтметр | 15 V 30 V | 45-65 | | |
| 75 V | Св. 65 до 400 | |||
| 150 V 300 V 450 V 600 V | Св. 65 до 500 | |||
- Номинальные токи, номинальные напряжения и области частот (частота) ваттметра комплекта указаны в табл.2. Номинальный коэффициент мощности ваттметра — 1.
| Номинальные токи, А | Номинальные напряжения, V | Область частот (частота), Hz | Примечание | |
| нормальная (нормальное значение) | рабочая | |||
| От 0,1 до 10 | 15 и 30 | 45 — 65 | — | |
| 75 | Св. 65 до 400 | |||
| От 150 до 600 | Св. 65 до 500 | |||
| 25 и 50 | От 15 до 600 | — | ||
| От 100 до 600 | От 15 до 600 | 50 | — | При использовании трансформатора тока УТТ-5М |
- Габаритные размеры комплекта не более 505×330×190 мм
- Масса комплекта не превышает 15 кг
Сродни ряду подобных мультифункциональных приборов К507 имеет возможности для оценки сразу нескольких параметров тока — силы, мощности и напряжения. Применяется комплект К507 как на производстве, так и в лабораторных уловиях, в некоторых ситуациях К507 можно даже в повседневной жизни применять. В перечень комплекта К507 входит ряд приборов для реализации целых комплексов сбора данных качающихся электричества. Неимоверно важно то, что погрешности и сбои в К507 это редкость и они вовсе незначительны.
Удобно иметь под рукой К507, когда нужно сделать ряд измерений в не совсем благоприятных условиях. По сути К507 лучший комплект на Российском рынке, благодарю удачному сочетанию качества корпуса и отличному уровню реализации систем сбора данных.
