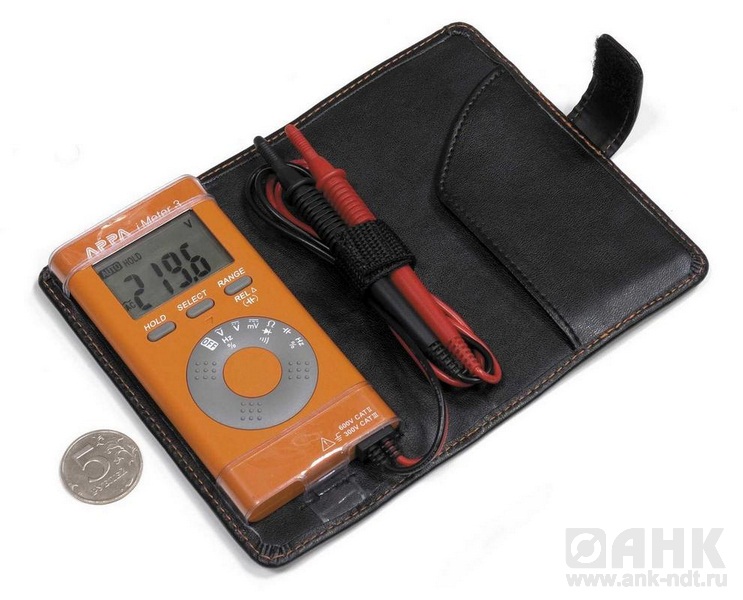

Описание APPA IMETER3 - мультиметра
U пост. 0,1 мВ … 600 В ( ± 0,7 % (базовая)), U пер. 0,1 мВ … 600 В (50Гц-500Гц), частота 0,01 Гц … 5 МГц, коэффициент заполнения 0,1…99,9% (до 5 кГц), R 0,1 Ом … 40 МОм, ёмкость 5 нФ … 100мкФ (реж. Δ-измерений), прозвон цепи (до 50 Ом) и проверка диодов, удержание показаний, дисплей 3 3/4 разряда (5000), питание 2 Х1,5В (тип СЦ), авто- и ручной выбор пределов, автовыключение питания (с блокировкой), противоударный корпус (до 1,3 м), несъемные изм. провода, компактное Slim-исполнение (56×12×112мм), 115 г.
Назначение цифрового мультиметра APPA iMeter 3:
Цифровой мультиметр APPA iMeter 3: Измерение постоянного напряжения 0,1 мВ ... 600 В; Измерение переменного напряжения 0,1 мВ ... 600 В; Измерение сопротивления 0,1 Ом ... 40 МОм; Прозвонка цепи (до 50 Ом); Автоматический и ручной выбор пределов измерений; Измерение ёмкости 5 нФ ... 100 мкФ (режим Д-измерений); Измерение частоты напряжения 0,01 Гц ... 5 МГц; Испытание р-n перехода; Измерение скважности 0,1 ...99,9% (до 5 кГц); Автоматический и ручной выбор пределов измерений; Режим удержания показаний; Индикация разряда батарей, полярности, перегрузки; Автовыключение питания (с блокировкой); Ударопрочное исполнение (допускает падение с высоты до 1,3 м); Электробезопасность: МЭК 61010-1 по кат. Ill 300 В/кат. II 600 В.
Особенности цифрового мультиметра APPA iMeter 3:
- Компактное Slim-исполнение (Card Meter);
- Максимально индицируемое число 5000 (3 изм/сек); базовая погрешность 0,7% (DCV);
- Измерение сигнала синусоидальной формы (с.к.з.);
- В положении (ACV): измерение напряжения, частоты и скважности;
- Индикация разряда батарей, полярности, перегрузки;
- Автоматический и ручной выбор пределов измерений;
- Несъемные измерительные провода;
- Электробезопасность: МЭК 61010-1 по кат. III 300 В/кат. II 600 В.
Технические характеристики цифрового мультиметра APPA iMeter 3:
| Параметр | Значения |
| ПОСТОЯННОЕ НАПРЯЖЕНИЕ | |
| Пределы измерений | 400 мВ; 4; 40; 400; 600 В |
| Погрешность | ± (0,7 % + 5 ед. счета) |
| Максимальное разрешение | 0,1 мВ |
| Входное сопротивление | 10 М0м//100 пФ |
| Защита входа | 600 В скз |
| ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (RMS) | |
| Пределы измерений | 400 мВ;4; 40; 400; 600 В |
| Погрешность | ± (1,5% + 5 ед. счета) |
| Максимальное разрешение | 1 мВ |
| Полоса частот | 50 ... 500 Гц |
| Входной импеданс | 10 МОм//100 пФ |
| Защита входа | 600 В скз |
| СОПРОТИВЛЕНИЕ | |
| Пределы измерений | 400 0м; 4; 40; 400 кОм; 4; 40 МОм |
| Погрешность | ± (0,9 % + 5 ед. счета) |
| Максимальное разрешение | 0,1 0м |
| Прозвон цепи | до 50 0м (непрерывный сигнал 2 кГц) |
| Тестовое напряжение | 0,4 В |
| Защита входа | 600 В скз |
| ИСПЫТАНИЕ P-N | |
| Максимальный ток теста | 1,1 мА |
| Напряжение теста | 1,5 В |
| Защита входа | 600 В скз |
| ЧАСТОТА | |
| Пределы измерений | 5; 50; 500Гц; 5; 50; 500 кГц; 5 МГц |
| Погрешность | ±(0,3% + 5 ед.счета) |
| Максимальное разрешение | 0,001 Гц |
| Чувствительность | не менее 1 В (меандр) |
| СКВАЖНОСТЬ | |
| Пределы измерений | 0,1% ... 99,9% |
| Погрешность | ±(0,5% +3 ед.сч.) |
| Максимальное разрешение | 0,1% |
| Чувствительность | не менее 1 В (меандр; в диапазоне 5 Гц ... 5 кГц) |
| ЁМКОСТЬ | |
| Пределы измерений | 50нФ; 500 нФ; 5; 50; 100 мкФ |
| Максимальное разрешение | 0,01 нФ |
| Защита входа | 600 В скз |
| ОБЩИЕ ДАННЫЕ | |
| Измерение ср. кв. зн. | сигнал произвольной формы |
| Макс. индиц. число | 5000 |
| Скорость измерения | 3 измерения/с |
| Автовыключение | 30 мин |
| Источник питания | 1,5 В х 2 (тип СЦ) |
| Срок службы батареи | 100 ч |
| Температура | 0 °С ... 50°С; относительная влажность: не более 80% |
| Габаритные размеры | 56 х 12 х 112 мм |
| Масса | 115 г |
