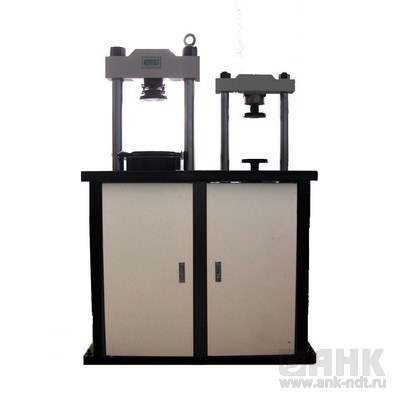

Описание испытательного пресса ПИ-10, ПИ-300-А-1
Прессы испытательные напольного исполнения выпускаются в соответствии с ГОСТ 28840-90, предназначены для проведения механических испытаний образцов строительных материалов (пенобетон, камень, цемент, кирпич, асфальт, древесина, и др.) и металлов в режиме сжатия (изгиба при использовании специальных приспособлений).
Данные прессы применяются в работе производственных и исследовательских лабораториях строительных, машиностроительных и металлургических предприятий, энергетике, нефтегазовой и других отраслях промышленности непосредственно на месте строительства объектов.
Электрогидравлические испытательные прессы предназначены для работы в помещениях лабораторного и производственного типа, при температуре окружающей среды от +15 до +35C и относительной влажности до 80% без конденсации.
Регистрационный №59091-14 в Государственном реестре средств измерений РФ.
Прессы испытательные типа «ПИ-10/300-А-1» напольного исполнения предназначены для проведения механических испытаний образцов строительных материалов (пенобетон, камень, цемент, кирпич, асфальт, древесина, и др.) и металлов в режиме сжатия (изгиба при использовании специальных приспособлений).
Пресс ПИ-10/300-А-1 оснащен автоматизированной цифровой системой измерения и управления.
Автоматизированная цифровая система позволяет управлять процессом испытания автоматически по заданному режиму в выбранной зоне испытания, получать и обрабатывать данные в реальном времени с построением графика нагружения, автоматически рассчитать основные показатели и вывести на печать протокол испытания.
Данные электрогидравлические испытательные машины сжатия имеют принципиально новую насосную станцию импортного производства. Комплектация системы высокоточным сервоклапаном позволяет осуществлять поддержание скорости нагружения с минимальной погрешностью от заданной, в автоматическом режиме в соответствии с методикой (ГОСТ) на испытания. Управление автоматизированной испытательной машиной осуществляется в два действия: установка параметров испытания и запуск машины. В результате, после проведения испытания получаем протокол и диаграмму испытания.
Технические характеристики пресса ПИ-10/300-А-1
| Наибольшая предельная нагрузка, кН | 10/300 |
| Определяемая нагрузка, кН | 0,4-10/12-300 |
| Относительная погрешность силоизмерителя, % | ± 1,0 |
| Относительная погрешность скорости перемещения опорной плиты, % | ± 5,0 |
| Номинальная цена деления единицы наименьшего разряда силоизмерителя, кН | 0,01 |
| Высота рабочего пространства между плитами, не менее, мм | 170 |
| Максимальный рабочий ход поршня гидроцилиндра, мм | 50 |
| Ширина рабочего пространства между колоннами, не менее, мм | 210/250 |
| Диаметр плит сжатия, мм | 120 |
| Диапазон скоростей нагружения, кН/сек | 1-20 |
| Размеры образцов, мм: - в форме куба - в форме балочек и призм - в форме цилиндров | до 40 до 40х40х120 до Ø40, высотой до 150 |
| Габаритные размеры (ДхШхВ), не более, мм | 940×580×1460 |
| Масса, не более, кг | 450 |
| Потребляемая мощность, не более, Вт | 1000 |
| Питание, В/Гц | ~380/50 |
