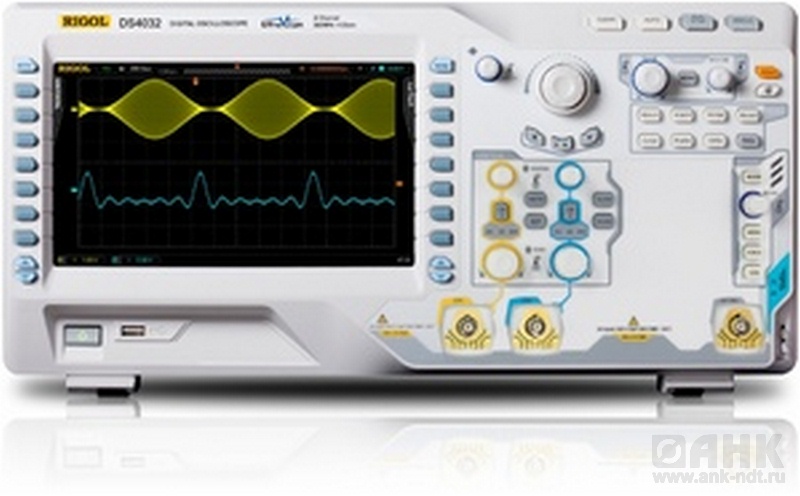

Описание DS4032 — осциллографа цифрового
Цифровой осциллограф. 2 канала. Полоса пропускания - 350 МГц. Частота дискретизации - 4 Гвыб/с (2 Гвыб/с на канал). Макс. память - 140 М (70 М на каждый канал). Входной импеданс: 1 МОм и 50 Ом. Скорость захвата 110000 осц/сек. 256 градаций яркости. Расширенная синхронизация и декодирование, в т.ч. протоколы I2C, CAN, RS232/UART, SPI, USB, FlexRay. UltraVision. Курсорные измерения. 24 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор (500 пс). Покадровый регистратор (200000 кадров). Самописец. Тестирование в пределах Pass/Fail. Выход синхронизации. Интерфейс: 2USB-host, USB-device, LAN, VGA. Дисплей: 23 см (9"), цветной, TFT, 800 х 480. Вес: 4,8 кг. Размеры: 440 x 218 x 130 мм.
Функции цифрового осциллографа DS4032:
Цифровой осциллограф RIGOL DS4032 – высококачественный двухканальный осциллограф нового поколения (350 МГц). Этот компактный легкий цифровой осциллограф обеспечивает исключительно точный просмотр осциллограмм и измерения. RIGOL DS4032 обеспечивает захват 110 000 осциллограмм в секунду, что позволяет пользователям производить мгновенный захват сигнала и аномалий более быстро для ускорения анализа сигнала и поиска неисправностей. Удобный 9-дюймовый цветной жидкокристаллический дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм.
Цифровой осциллограф RIGOL DS4032 идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.
Особенности цифрового осциллографа DS4032:
- Полоса пропускания: 350 МГц.
- 2 аналоговых канала.
- Частота дискретизации в реальном времени: 4 Гвыб/с.
- Глубина памяти: 140 млн. точек.
- Автоматические измерения 22 параметров осциллограмм.
- Запись, воспроизведение и анализ осциллограмм в реальном времени.
- Инновационная технология UltraVision.
- 9-дюймовый цветной ЖК дисплей.
- Вертикальная чувствительность: 2 мВ/дел – 5 В/дел.
- Различные режимы синхронизации: Edge, Pulse, Slope, Video, Pattern, RS232/UART, I²C, CAN, USB, FlexRay.
- Математические функции: сложение, вычитание, умножение, быстрое преобразование Фурье.
- Стандартный интерфейс: USB Host & Device, VGA, LXI, Trig Out, 10 MHz In/Out, для поддержки USB флэш-памяти и USB принтера.
- Операционные системы: Windows XP (32Bit + 64Bit), Windows Vista (32Bit + 64Bit), Windows 7 (32Bit + 64Bit).
- Рекомендованный интервал между калибровками – 1 год.
- Автоматическая идентификация типа щупа.
- Многоязычный пользовательский интерфейс.
- Встроенная справочная система.
- Низкий уровень шума.
- Компактный дизайн, малые габариты и вес.
Технические характеристики цифрового осциллографа DS4032:
| Параметр | Значение |
| Полоса пропускания | 350 МГц |
| Каналы | 2 |
| Частота дискретизации в реальном времени | 4,0 Гвыб/с |
| Глубина памяти | 140 млн. точек |
| Запись осциллограмм | 110 000 осциллограмм/сек |
| Диапазон вертикальной чувствительности | 2 мВ/дел – 5 В/дел |
| Диапазон смещения | 2 мВ/дел – 5 В/дел ± 40 В |
| Вертикальное разрешение | 8 бит |
| Математические функции | сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем |
| Выходное напряжение | ~ 3 В, пик-пик |
| Частота | 1 кГц |
| Режимы синхронизации | Edge, Pulse, Slope, Video, Pattern, RS232/UART, I²C, CAN, USB, FlexRay |
| Мощность | 120 Вт (макс.) |
| Напряжение | 100-120 В/50 Гц/60 Гц/400 Гц 100-240 В/50 Гц/60 Гц |
| Температурный диапазон | Рабочий режим: от 0°C до +50°C Нерабочий режим: от -20°C до +70°C |
| Метод охлаждения | Вентилятор |
| Диапазон влажности | До +35°C: ≤90% относительная влажность От +35°C до +50°C: ≤60% относительная влажность |
| Высота | Рабочий режим: до 3 000 м Нерабочий режим: до 15 000 м |
| Электромагнитная совместимость | 2004/108/EC |
| Дисплей | 9" WVGA цветной ЖК (800×480) |
| Вес | 4,8 кг (± 0,2 кг) |
| Размеры | 440,0 × 218,0 × 130,0 мм |
