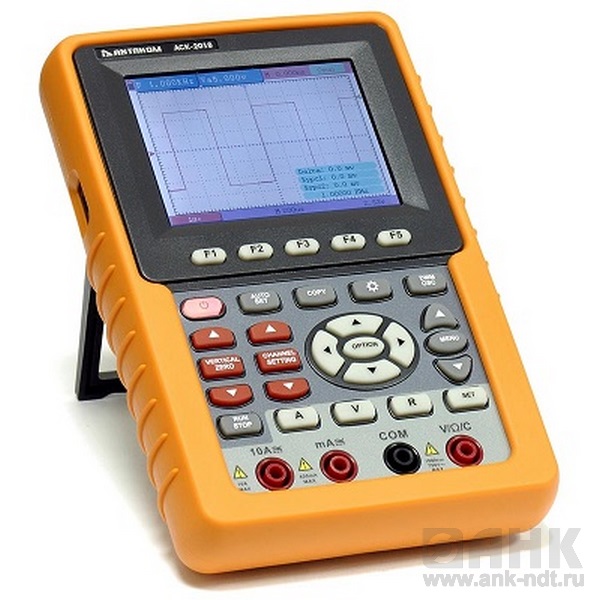

Описание осциллографа АСК-2018
Осциллограф - мультиметр АСК-2018, полоса 20 MHz, 1 канал, цветной ЖКИ, дискретизация 100 Мвыб/сек, длина записи 6 кБт/кан., вер. разр. 8 бит, разв. по верт. 5 мВ...5 В/дел., по гор. 5 нс...100 с/дел., 20 автоизмерений, курсорные измерения, видео синхр. с выбором строки, макс. вход. напряж. 400 Впик, встроенный мультиметр, USB интерфейс, бесплатное (в комплекте поставки) программное обеспечение AKTAKOM DSO Soft и AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения, аккумуляторное питание, размеры 180x115x40 мм, масса 645 г.
Гарантийный срок: 14 месяцев
Назначение прибора:
Осциллограф АСК-2018 предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки
Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.
- 20 автоматических измерений: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B
、Delay A→B
- курсорные измерения
- режим мультиметра
- интерполяция sin(x)/x
- хранение осциллограмм: 4 осциллограммы
- цветной ЖКИ дисплей
- USB интерфейс для связи с ПК, программное обеспечение
- автономная работа от встроенного аккумулятора
Технические характеристики
в режиме осциллографа
- 1 канал
- полоса пропускания 20 МГц
- максимальная частота дискретизации 100 Мвыб/сек
- время нарастания 17,5 нс
- вертикальная чувствительность 5 мВ/дел ... 5 В/дел
- вертикальное разрешение 8 бит
- погрешность ± 5%
- входной импеданс 1 МОм ± 2%
- максимальное входное напряжение 400 Впик
- входы: АС, DC, GND
- коэффициент развертки 5 нс/дел ... 100 с/дел
- память 6 К
- режимы синхронизации: фронт, видео
- регулируемый гистерезис уровня запуска: 0,2...1 дел
- пиковый детектор
- функция усреднения (4...128)
- частотомер 6-ти разрядный, диапазон 2 Гц...20 МГц
