Описание ПРЕССА ПГМ-100МГ4 А
Внесен в Госреестр РФ под № 49130-12.
Внесен в Госреестры Украины, Казахстана, Беларусии

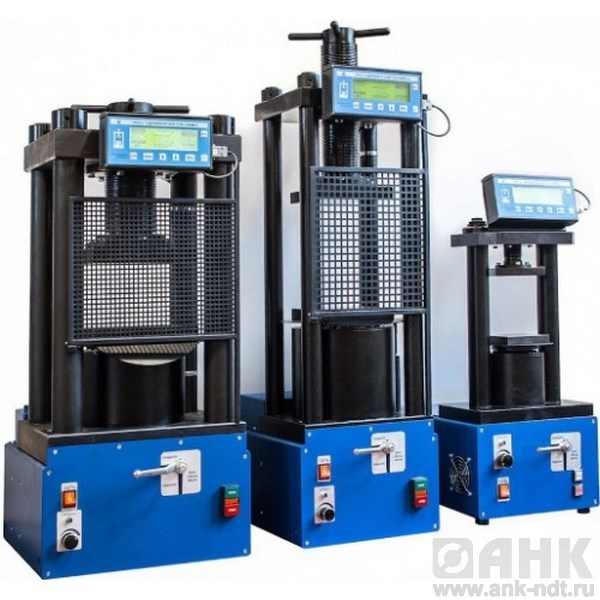

Испытательные прессы ПГМ-МГ4 предназначены для испытания на сжатие и изгиб образцов строительных материалов при скоростях нагружения, нормируемых соответствующим стандартом. Прессы снабжены электрическим приводом (сеть 220 В, 50 Гц) и тензометрическим силоизмерителем. Отличительной особенностью прессов ПГМ-МГ4 являются малые габариты и масса, бесшумная работа электропривода и отсутствие пульсаций в гидросистеме за счет применения многоплунжерных насосов импортного производства, микропроцессорное управление процессом нагружения, обеспечивающее автоматическое поддержание скоростей нагружения, определяемых ГОСТами (в зависимости от метода испытаний), фиксацию разрушающей нагрузки, вычисление прочности с учетом масштабного коэффициента и занесение в архив блока управления.
Индикация результатов испытаний цифровая (графический дисплей с подсветкой). Ввод исходных данных с пульта управления (вид материала, размеры образца, скорость нагружения) осуществляется в диалоговом режиме.
Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем измерения и передаются на ПК с возможностью последующего документирования.
Прессы малогабаритные ПГМ-100МГ4А предназначены для испытания образцов из ячеистого бетона и раствора на сжатие, цементных и гипсовых балок на сжатие и изгиб, асфальтобетонных образцов на сжатие, раскол и изгиб. Пресс ПГМ-100МГ4А имеет увеличенный ход поршня, дополнительно обеспечивает испытания асфальтобетонных образцов на сдвиг и одноосное сжатие при скорости нагру-жения 50 мм/мин.
Технические характеристики ПГМ-100МГ4 А
|
Наименование характеристик
|
ПГМ-100МГ4А
|
|
|
Диапазон нагрузок, кН
|
1…100
|
|
|
Погрешность измерения нагрузки, %
|
от 1 до 5% НПИ-±3%; свыше 5 до 100% НПИ-±1%
|
|
|
Цена младшего разряда дисплея, кН/МПа
|
0,01/0,01
|
|
|
Высота рабочего пространства между
плитами пресса, мм |
160
|
|
|
Ход винтовой подачи, мм
|
110
|
|
|
Размер рабочего пространства в плане, мм
|
140×140
|
|
|
Ход поршня рабочего цилиндра, мм
|
20
|
|
|
Размер опорных плит, мм
|
110×110
|
|
|
Диапазон скорости перемещения плиты
|
мм/мин
|
3±0,3
|
|
50±1,0
|
||
|
Диапазон поддержания скорости нагружения
|
кН/с
|
0,05±0,02
|
|
–
|
||
|
МПа/с
|
0,6±0,4
|
|
|
1±0,5
|
||
|
2±0,5
|
||
|
–
|
||
|
–
|
||
|
Объем памяти архива, значений
|
999
|
|
|
Параметры питания
|
220В/50Гц
|
|
|
Потребляемая мощность, Вт, не более
|
220
|
|
|
Габаритные размеры, мм
|
315х480х700
|
|
|
Масса, кг, не более
|
70
|
|
|
Испытуемый материал
|
Виды испытаний
|
|
|
Бетон
|
тяжелый и легкий
|
изгиб (призм) сжатие
|
|
ячеистый
|
сжатие
|
|
|
Раствор
|
сжатие
|
|
|
Цемент
|
изгиб
сжатие |
|
|
Гипс
|
изгиб
сжатие |
|
|
Кирпич
|
–
|
|
|
Шлакоблок
|
–
|
|
|
Асфальтобетон
|
сжатие, раскол,
изгиб, сдвиг, одноосное сжатие |
|
|
Щебень
|
–
|
|
