Поверка анализатора мощности UMG 96S2 в Екатеринбурге

Назначение: для измерений, регистрации, отображения и передачи по цифровым интерфейсам параметров электрических величин в сетях переменного тока промышленной частоты: напряжения и силы переменного тока, частоты переменного тока, коэффициента мощности, активной, реактивной, полной мощности.

Поверка анализатора мощности UMG 96S2

Принцип действия анализаторов основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока с последующей математической и алгоритмической обработкой измеренных величин. Полученные результаты измерений отображаются на дисплее анализаторов, сохраняются в памяти анализаторов и передаются через коммуникационные интерфейсы (Ethernet, RS485, USB) в информационные системы и системы управления более высокого уровня.

Анализаторы относятся к классу микропроцессорных программируемых измерительно вычислительных приборов, состоящих из электронного блока и встроенного в него программного обеспечения.

Анализаторы имеют несколько входов для измерений напряжения переменного тока и несколько входов для измерений силы переменного тока в зависимости от модификации. Измерение напряжения переменного тока может осуществляться как непосредственным подключением прибора к электрической цепи, так и через трансформаторы напряжения. Измерение силы переменного тока возможно только через трансформаторы тока с номинальными вторичными токами 1 и 5 А. Анализаторы измеряют среднеквадратические значения напряжения и силы переменного тока.

Для защиты измеренных и запрограммированных параметров от несанкционированного доступа, приборы имеют защиту в виде пользовательского пароля. Программирование приборов и получение результатов измерений возможно разными способами: непосредственно на приборе с помощью функциональных кнопок, с помощью внешнего ПО для программирования GridVis, через интерфейс RS485 с использованием протокола Modbus.

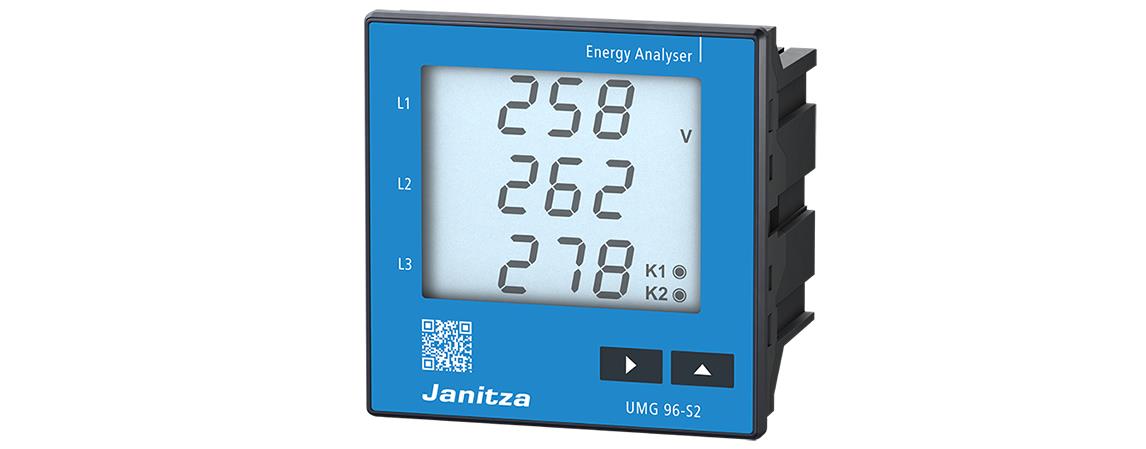

На передней панели анализаторов расположены жидкокристаллический дисплей, функциональные кнопки управления и светодиодные индикаторы. Клеммы для подключения к измерительной цепи, цепи питания и интерфейсы у анализаторов расположены на боковых панелях.

Знак поверки наносится на корпус анализатора в виде клейма или наклейки и на свидетельство о поверке в соответствии с действующим законодательством. Заводские номера наносятся на шильд-наклейку типографским способом. Пломбирования анализаторов не предусмотрено.
