Поверка аппарата для испытания диэлектриков АИД-70Ц в Екатеринбурге
Назначение: для генерирования и измерения высоких напряжений постоянного и переменного тока при испытании и диагностировании изоляции силовых кабелей и твердых диэлектриков высоких напряжений постоянного тока или переменного тока номинальной частотой 50 Гц.
Область применения: электротехническая промышленность (контроль изоляции силовых кабелей, диагностирование изоляции устройств высокого напряжения). Аппараты испытания диэлектриков цифровые «АИД—70Ц» MOryт быть использованы в качестве регулируемых источников высокого напряжения постоянного и переменного тока с контролем силы тока, потребляемого нагрузкой.
Поверка аппарата для испытания диэлектриков АИД-70Ц
Аппараты испытания диэлектриков цифровые «АИД—70Ц» (далее аппарат) представляют собой преобразователи напряжения переменного тока с номинальным значением 220 В или 230 В с номинальной частотой 50 Гц в переменное напряжение, регулируемое от 2 до 50 кВ (действующие значения), либо, в зависимости от выбранного режима работы, в напряжение постоянного тока отрицательной полярности, регулируемое от 2 до 70 кВ.

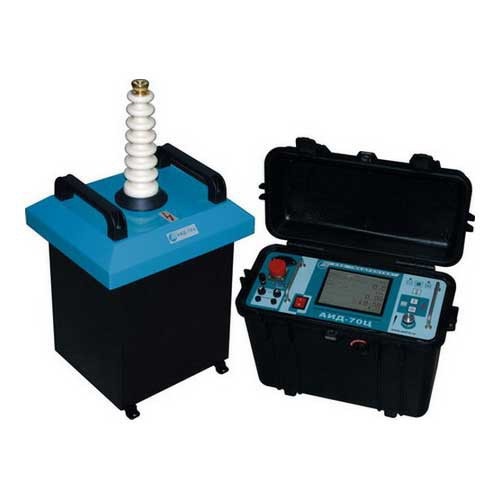

Аппарат состоит из следующих узлов:
- генератора высоковольтного;
- пульта управления;
- проводов заземления;
- кабеля сетевого питания.
Аппарат действует следующим образом. Напряжение однофазной сети переменного тока поступает на регулирующий автотрансформатор и с ero выхода — на первичную обмотку высоковольтного трансформатора. При работе в режиме переменного тока высокое напряжение с вторичной обмотки высоковольтного трансформатора поступает через шунтирующий переключатель на высоковольтный вывод аппарата, а при работе в режиме постоянного тока поступает на однополупериодный выпрямитель и далее
на высоковольтный вывод аппарата.
В состав системы регулирования аппарата входит система измерения выходного напряжения и тока, система управления работой регулирующего автотрансформатора. Система измерения содержит делитель высокого напряжения, токовый измерительный шунт, к выходу которых подключены аналого-цифровые преобразователи, сигналы с которых поступают на процессор системы управления.
Информация о значениях выходного напряжения и тока отображается на цифровой информационной панели, объединенной проводом связи с процессором системы управления. В аппарате применена схема защиты от токов перегрузки и коpoткогo замыкания, а также схема защиты от перенапряжения. При превышении заданных характеристик схема отключает высокое напряжение.
Поверку аппарата испытания диэлектриков цифровогоо «АИД-70Ц» проводят в соответствии с документом «Аппараты испытания диэлсктриков цифровые «АИД-70Ц». Методика поверки», согласованным с ГЦИ СИ ФГУП «ВНИИМС» в июне 2008 r.
Основные средства поверки аппарата
| Наименование средств поверки | Основные метрологические характеристики |
| 1 Делитель напряжения ДН-100э | Диапазон измерений высокого напряжения постоянного тока с учетом пульсаций: (1…100) кВ (погрешность 0,1 %); диапазон измерений действующих значений высокого напряжения переменного тока частотой 50 Гц: (1…200) кВ (погрешность 0,12 %) |
| 2 Измеритель постоянных и переменных напряжений ИПН-2э | Диапазон измерения постоянного тока: (3…15) В; относительная основная погрешность ± 0,5 %; диапазон измерений действующих значений напряжения переменного тока номинальной частотой 50 Гц: (3…10) В; основная относительная погрешность ± 0,5 %. |
| 3 Амперметр цифровой СА 3010/1 | Пределы измерений силы постоянного тока и силы переменного тока синусоидальной формы:5-50 мА; кл. т. 0,1 |
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
- ТУ 4276-011-39769403-2007. Технические условия. Аппарат испытания диэлектриков цифровой «АИД-70М».
