Поверка аппарата для испытания диэлектриков АИД-70М в Екатеринбурге
Назначение: для генерирования высокого напряжения постоянного и переменного тока, а также для измерения напряжения и силы постоянного и переменного тока при проведении испытаний и диагностировании изоляции силовых кабелей и твердых диэлектриков.
Поверка аппарата для испытания диэлектриков АИД-70М
Принцип действия аппаратов основан на преобразовании напряжения питающей сети с помощью повышающего высоковольтного трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощью однополупериодного выпрямителя- в напряжение постоянного тока отрицательной полярности.

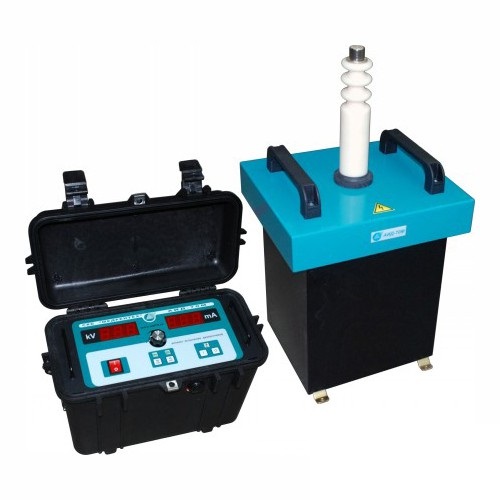

Аппарат состоит из следующих узлов:
- генератора высоковольтного;
- пульта управления;
- соединительного кабеля;
- кабеля сетевого.
Аппарат действует следующим образом. Напряжение однофазной сети переменного тока поступает на регулирующий автотрансформатор и с его выхода — на первичную обмотку высоковольтного трансформатора. При работе в режиме генерирования напряжения переменного тока высокое напряжение с вторичной обмотки высоковольтного трансформатора поступает через шунтирующий переключатель на высоковольтный вывод аппарата, а при работе в режиме генерирования напряжения постоянного тока —на однополупериодный выпрямитель и далее на высоковольтный вывод аппарата.
В составе аппарата предусмотрена система измерений выходного напряжения и тока с помощью делителя напряжения и амплитудного детектора, при этом регистрирующими приборами являются два цифровых индикатора напряжения «kV» и тока «mA», встроенные в пульт управления.
Микроконтроллер, входящий в модуль управления, с встроенными АЦП и ЦАП управляет алгоритмами включения и отключения высокого напряжения, проводит «оцифровку» выходного напряжения и тока, поступающих от высоковольтного делителя и токоизмерительного резистора, и выводит вычисленные значения на цифровые индикаторы панели управления.
В аппарате применяется схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения. При превышении заданных характеристик схема отключает высокое напряжение. Заземление высоковольтного вывода аппарата при снятии напряжения осуществляется через обмотку высоковольтного трансформатора, а также с помощью штанги переносного заземления (в комплект поставки не входит).
Программное обеспечение
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность аппарата незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП и ЦАП), являющейся ничтожно малой. Метрологические характеристики нормированы с учетом влияния ПО.
Встроенное ПО предназначено исключительно для удобства работы с аппаратом.
| Наимен
ование ПО |
Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма используемого кода) | Алгоритм вычисления цифрового идентификато ра ПО |
| Встроен
ное |
Микропрограмма
ABC.BIN |
V004 от 28.09.2011 г. | 3C23 | С67Е |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «А» в соответствии с МИ 3286-2010.
Программное обеспечение аппаратов может быть проверено, установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических устройств.
Поверка осуществляется по документу 2АМБ.169.001-01 МП «Аппараты испытания диэлектриков «АИД-70М». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 г.
Перечень основных средств поверки приведен в таблице.
Основные средства поверки
| Наименование средств поверки | Основные метрологические характеристики |
| 1 Делитель напряжения ДН-100э | Диапазон измерений высокого напряжения постоянного тока с учетом пульсаций: (1…100) кВ (погрешность 0,1 %); диапазон измерений действующих значений высокого напряжения переменного тока частотой 50 Гц: (1…200) кВ (погрешность 0,12 %) |
| 2 Измеритель постоянных и переменных напряжений ИПН-2э | Диапазон измерения постоянного тока: (3…15) В; относительная основная погрешность ± 0,5 %; диапазон измерений действующих значений напряжения переменного тока номинальной частотой 50 Гц: (3…10) В; основная относительная погрешность ± 0,5 %. |
| 3 Амперметр цифровой СА 3010/1 | Пределы измерений силы постоянного тока и силы переменного тока синусоидальной формы:5-50 мА; кл. т. 0,1 |
Сведения о методах измерений
- Сведения приведены в руководстве по эксплуатации 2АМБ.169.001-01 РЭ.
Нормативные документы, устанавливающие требования к аппаратам испытания диэлектриков «АИД-70М»
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ 26567-85 «Преобразователи электроэнергии полупроводниковые. Методы электрических испытаний».
- ГОСТ 28167-89 «Преобразователи переменного напряжения полупроводниковые. Общие технические условия».
- ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
- ТУ 4222-009-39769403-2006 «Аппараты испытания диэлектриков «АИД-70М». Технические условия».
