Поверка источника питания АКИП-1101 в Екатеринбурге

Поверка источника питания АКИП-1101 в короткие сроки (от 1 дня) с выдачей свидетельства МП 37469-08. Работаем по всей России. Аккредитованная лаборатория.

КП и консультация Договор и закрывающие документы Работаем с юрлицами по всей России

Заявка на услугу

Уточним задачу, сроки и подготовим коммерческое предложение.

Стоимость от 3500 ₽

Ответим в рабочее время, обычно в течение дня.

Стоимость

от 3500 ₽

Номер в ГРСИ РФ

37469-08

Методика поверки

МП 37469-08

Источники питания постоянного тока импульсные АКИП-1101, АКИП-1102, АКИП-1103, АКИП-1104, АКИП-1105 (далее источники питания) предназначены для воспроизведения напряжением и силы постоянного тока с широкими пределами регулировки. Источники питания предназначены для питания различных устройств стабилизированным постоянным напряжением и током с широкими пределами регулировки и могут использоваться в лабораторных и промышленных условиях. Поверка источника питания АКИП-1101 проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Описание и поверка источника питания АКИП-1101

Принцип действия источников питания АКИП-1101, АКИП-1102, АКИП-1103, АКИП-1104, АКИП-1105 основан на выпрямлении напряжения сети входным мостовым выпрямителем с последующей стабилизацией ключевым широтноимпульсным регулятором и преобразованием в выходное напряжение трансформаторным преобразователем и выходным выпрямителем. Выпрямленное выходным выпрямителем напряжение через фильтр поступает на нагрузку и на схему сравнения тока и напряжения с заданными значениями, которые устанавливаются регуляторами настройки выходных тока и напряжения от 0 до максимального значения. Полученный разностный сигнал управляет цепью обратной связи стабилизатора.

Преимущества

Источники питания АКИП-1101, АКИП-1102, АКИП-1103 имеют один диапазон выходного напряжения и тока, а источники питания АКИП-1104, АКИП-1105 позволяют выбирать один из трёх диапазонов выходного напряжения и тока. Источники питания выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены регуляторы выходных напряжения и тока, цифровые индикаторы текущих значений тока и напряжения, индикаторы режима стабилизации — тока и напряжения, кнопки управления, гнезда выходного напряжения. На задней панели находятся держатель предохранителя и разъем для подключения сетевого шнура питания. На задней панели источников питания АКИП-1104, АКИП-1105 дополнительно имеются клеммы цепи обратной связи и выходного напряжения для подключения удаленной нагрузки. На задней панели источника питания АКИП-1105 дополнительно имеются разъёмы для подключения цепей дистанционного управления и интерфейсов USB и ETHERNET. Источник питания АКИП-1105 дополнительно позволяет формировать выходное напряжение пилообразной, трапециидальной и прямоугольной формы.

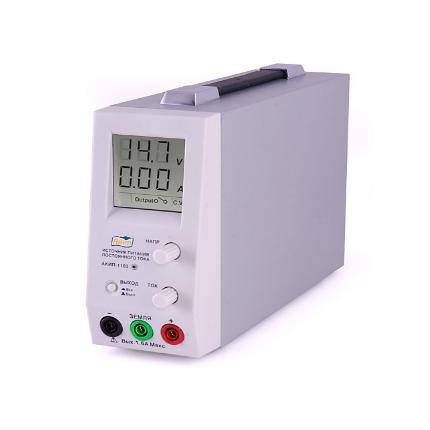

Особенности АКИП-1101 — импульсного источника питания:

Импульсный источник, мощность 80 Вт
3 модели: 20 В/5 А, 36 В/3 А, 60 В/1,6 А
Режимы стабилизации тока и напряжения
Два 3-х разрядных индикатора (ток и напряжение)
Отключаемый выход
Малые геометрические размеры

Поверка проводится по разделу «МЕТОДИКА ПОВЕРКИ» руководства по эксплуатации «Источники питания постоянного тока импульсные АКИП-1101, АКИП-1102, АКИП-1103, АКИП-1104, АКИП-1105 фирмы «Manson Engineering Industrial Ltd», Китай», согласованной ГЦИ СИ Сергиево-Посадского филиала ФГУ «Менделеевский ЦСМ» 05 марта 2008 г.
Основные средства поверки:

вольтметр универсальный цифровой типа В7-78/1 Ипост от 0 до 100 В,
класс точности 0,005,1пост от 0 до 3 А класс точности 0,1;4
микровольтметр ВЗ-57 (0,3-100) мВ класс точности 2,5-4;
мера сопротивления РЗ10 0,01 Ом (Imax= 10 А), класс точности 0,02;
нагрузка электронная программируемая PEL-300.
