Поверка магнитометра ИПМ-101 в Екатеринбурге

Измеритель напряженности поля малогабаритный ИПМ-1 1, далее измеритель, предназначен для измерений напряженности переменного электрического поля напряженности переменного магнитного поля. Измеритель применяется при контроле норм по электромагнитной безопасности соответствии ГОСТ 12.1.006-84, ГН 2.1.8/2.2.4.019-94 СанПиН 2.2.4/2.1.8.055-96. Поверка магнитометра ИПМ-101 проводится в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка магнитометра ИПМ-101 и его описание

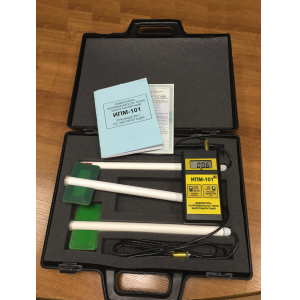

Измеритель состоит из антенн-преобразоватслсй (АП), устройства отсчетного УО-101 и выполнен в виде малогабаритного носимого прибора с автономным питанием.

Работа измерителя основана на возбуждении в АП под воздействием измеряемого поля переменного напряжения, пропорционального напряженности поля и преобразовании этого напряжения в сигнал постоянного напряжения, который измеряется с помощью устройства отсчетного УО-101.

Показания индикатора УО-1 О 1 далее по формулам и таблицам, приведенным в руководстве по эксплуатации, пересчитываются в значение измеряемой величины.

АП состоят из «электрически малой» антенны размеры которой являются малыми по сравнению с длиной волны исследуемого поля, фильтра частотной коррекции (ФЧК), преобразователя входного (П), фильтров низкой частоты (ФНЧ1, ФНЧ2), линии развязывающей резистивной (ЛРР) и усилителя постоянного тока УПТ.

В качестве антенн в АП ЕО 1 и АП Е02 используются диполи длиной 100 мм и 30 мм, соответственно.

В качестве антенн в АП НО 1 и АП Н02 используются плоские рамочные антенны размером (100х60) мм с числом витков 50 и 6, соответственно.

АП выполнены в виде печатного монтажа на фольгированном стеклотекстолите. При помещении антенны в исследуемое поле на ее выходных зажимах индуцируется ВЧ напряжение, пропорциональное напряженности поля, которое через ФЧК подается на входной преобразователь П. Применение ФЧК обеспечивает формирование на входе преобразователя П высокочастотного напряжения в соответствии с требуемой частотной характеристикой АП. В качестве входного преобразователя П используется детектор на диоде Шоттки, обеспечивающий преобразование переменного напряжения на его входе в постоянное на выходе. Постоянное напряжение с выхода П через ФНЧ 1, высокоомную развязывающую резистивную линию ЛРР и ФНЧ2 далее поступает на вход УПТ, с выхода которого через соединительный кабель подается на устройство отсчетное.

Устройство отсчетное УО-1 О 1 обеспечивает измерение сигнала с выхода АП и отображение его на жидкокристаллическом знакосинтезирующем индикаторе, а также формирует двухполярное напряжение питания дЛЯ АЛ.

УО-1 О 1 представляет собой специализированный вольтметр постоянного напряжения и состоит из устройства входного (УВ), аналого-цифрового преобразователя (АЦП), жидкокристаллического индикатора (ЖКИ), преобразователя двухполярного (ЛД) И блока питания (ЕП).

Устройство входное УВ предназначено для переключения пределов измерения и контроля напряжения питания, поступающего с блока питания. ПД
обеспечивает двухполярное напряжение ±4,5 В для питания УО-1 О 1 и АЛ, при питании всего устройства от ЕЛ с выходным напряжением (9,0 ±1.5) В. АЦП и ЖКИ служат для преобразования аналогового сигнала в цифровую форму и отображения результата на ЖКИ. Поверка магнитометра ИПМ-101 проводится по всей России.
