Поверка микрошприцов АГАТ МШ-1, АГАТ МШ-1Н в Екатеринбурге
Назначение: для измерения объема жидкой пробы при ее введении в дозатор-испаритель хроматографа.
Поверка микрошприцов АГАТ МШ-1, АГАТ МШ-1Н
Микрошприц представляет собой дозирующее устройство, состоящее из стеклянного баллона с нанесенным на него отсчетным устройством, стального поршня (штока) с кнопкой и стальной иглы.
Действие микрошприца основано на вытеснении металлическим поршнем объема жидкости, заключенного в игле микрошприца. Проба поступает в испаритель через иглу микрошприца. Отсчет производится по нанесенной на стеклянный баллон линейной шкале.
Для лучшей видимости шкалы и штока микрошприца на противоположную сторону шкалы нанесена белая светоотражающая полоса.

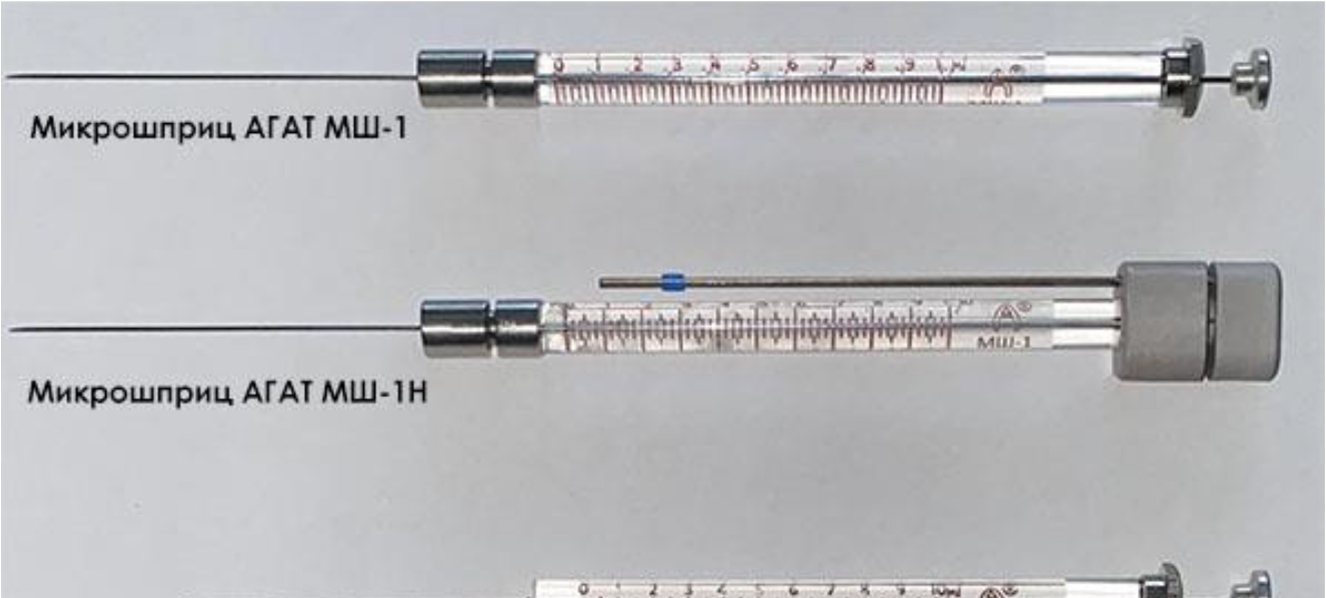

Микрошприцы выпускаются в двух модификациях: АГАТ МШ-1 и АГАТ МШ-1 Н Микрошприц АГАТ МШ-1 Н имеет направляющую, предотвращающую изгиб и перелом поршня, а также имеет фиксатор пробы, позволяющий уменьшить ошибку при многократных вводах пробы. Микрошприц АГАТ МШ-1 не имеет направляющей.
Поверка осуществляется по документу 4215-004-62222403-2015 РЭ (приложение А) «Микрошприцы АГАТ МШ-1, АГАТ МШ-1Н. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 16 декабря 2015 г.
Знак поверки наносится на руководство по эксплуатации в виде оттиска поверительного клейма. Основные средства поверки:
- весы лабораторные рычажные ВЛР-20 г, класса 2 по ГОСТ OIML R 76-1-2011;
- секундомер СОСпр-2б-2-000 по ГОСТ 23350-98;
- манометр образцовый 10 кгс/см , класс точности 0,4.
- вода дистиллированная по ГОСТ 6709-72;
- барометр БАММ-1;
- гигрометр психрометрический ВИТ-2;
- баллон 40 л с азотом по ГОСТ 9293-74.
Сведения о методах измерений
- Метод измерений отражен в руководстве по эксплуатации № 4215-004-62222403-2015 РЭ.
Нормативные и технические документы, устанавливающие требования к микрошприцам АГАТ МШ-1, АГАТ МШ-1Н
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- Технические условия ТУ 4215-004-62222403-2015.
