Поверка рефлектометра оптического Гамма Люкс в Екатеринбурге

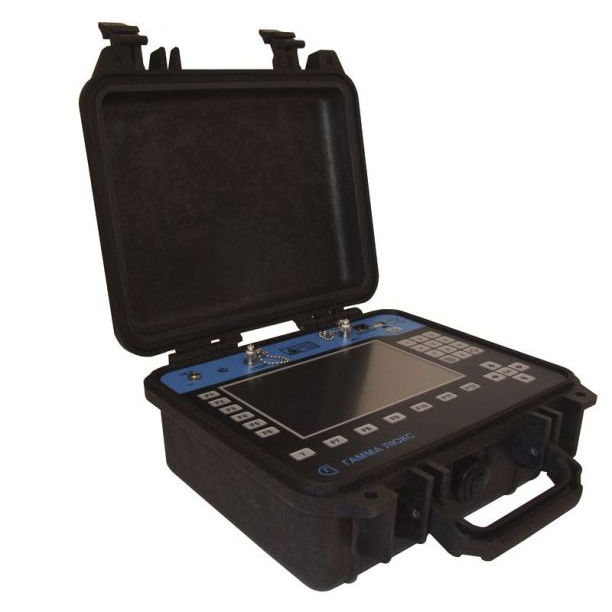

SVP Гамма Люкспредназначен для измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей волоконно-оптических линий. Прибор может применяться при производстве оптических волокон и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи для контроля состояния кабелей и прогнозирования неисправностей в них, как в лабораторных, так и в полевых условиях. Поверка рефлектометра оптического Гамма Люкс проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка рефлектометра оптического Гамма Люкс, основные особенности:
- «автоматические измерения»: просто нажать кнопку «старт» — прибор сам выставит нужные параметры, проведет измерения и покажет рефлектограмму с анализом технического состояния линии;
- функция «Тest Station»: прибор помнит рефлектограмму кабеля- при одключении к линии он проведет измерения с теми же параметрами, сравнит результат с памятью и даст заключение;
- USB host: подключение флэш памяти / USB-мышь;
- функция Ethernet: IP-тест (Ping, IPTV), удаленное управление с PC;
- цветной TFT дисплей 800×480 с сенсорной панелью TouchScreen;
- связь с компьютером USB;
- удаленное управление через Ethernet;
- установка новых функций с диска;
- карта памяти 1ГБ;
- сохранение данных в стандарте Bellcore.
Основные средства поверки:
1 Рабочий эталон единиц длины и ослабления в световоде, ГР СИ № 26439-04.
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310 ± 20, 1550 ± 20 нм. Диапазон воспроизведения длины: 0,06 — 600 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: D = ± (0,1 + 5·10-6L), где L – воспроизводимая длина, м.
Диапазон измерений вносимого ослабления: 0 — 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: ± 0,015·A, где А – измеряемое вносимое ослабление, дБ.
Длительность зондирующих импульсов:
– при проверке шкалы длин: 300, 1000, 3000, 10000, 30000 нс;
– при проверке шкалы ослаблений: 2000, 6000, 10000, 20000, 50000 нс.
2 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС, ГР СИ № 32837-06.
Основные метрологические характеристики:
— диапазон измеряемых значений средней мощности: (10-10 — 10-2) Вт;
-диапазоны длин волн исследуемого излучения: (800 — 900; 1250 — 1350; 1500 — 1700) нм;
— пределы допускаемой основной относительной погрешности измерений средней мощности на длинах волн калибровки в диапазоне от 10-10 до 2Ч10-3 Вт — ± 2,5 %, в диапазоне от 2Ч10-3 до 10-2 Вт — ± 3,5 %, в рабочем спектральном диапазоне — ± 5 %, измерений относительных уровней мощности в диапазоне от 10-10 до 2Ч10-3 Вт — ± 1,2 %.
3 Осциллограф цифровой запоминающий WaveJet 352, ГР СИ № 32488-06.
Основные метрологические характеристики:
Диапазон измерений: 0 — 500 МГц.
Погрешность измерений: ± 1,5 %.
