Поверка термоманометра MFT в Екатеринбурге
Поверка термоманометра MFT проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Термоманометр применение
- Для отопительного оборудования
- Комбинированные котлы для горячей воды и отопления
Термоманометр особенности
- Сочетание измерения давления и температуры
- С капилляром
- Диапазон шкалы 0 … 4 бар, 0 … 120 °C
- Надежный и экономичный
Термоманометр описание

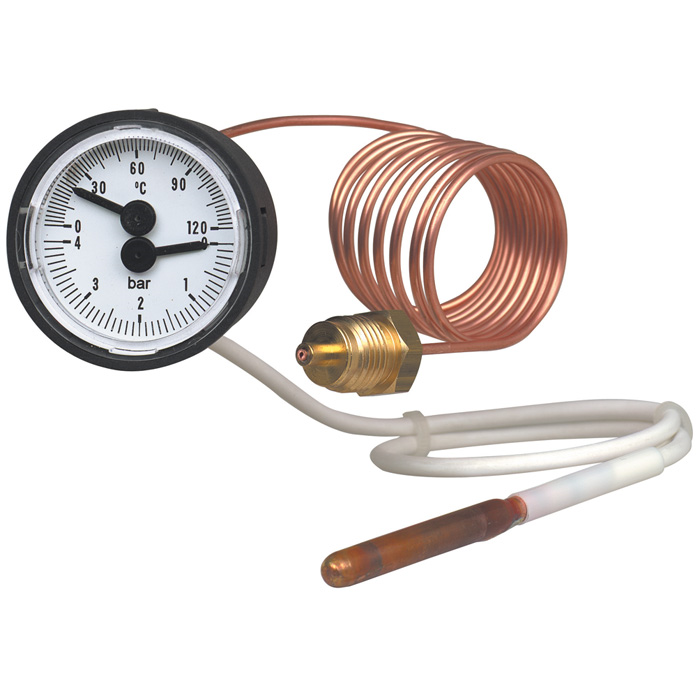

Термоманометр устанавливается в панель и позволяет измерять давление и температуру одновременно. Термоманометр имеет компактную конструкцию с передним фланцем и боковыми защелками, что позволяет легко устанавливать и встраивать его в эргономику приборных панелей. Капилляр упрощает возможность удаленного монтажа показывающей части прибора и измерительной точки.
В качестве чувствительного элемента для измерения давления термоманометр имеет трубку Бурдона. Для измерения температуры используется манометрический термометр, заполненный жидкостью. Манометрический термометр с жидкостным температурным заполнением преобразует изменение давления внутри закрытой системы полой трубки и капилляра в температуру и передает это вращение на стрелку.
Термоманометр номинальный размер, мм
40, 42, 52
Термоманометр рабочий диапазон:
- Давление:
Постоянное: 3/4 диапазона измерений
Кратковременное: весь диапазон измерений - Температура:
весь диапазон измерений
Термоманометр чувствительный элемент
трубка Бурдона, сплав меди
Термоманометр присоединение:
Медный сплав, штуцер сзади (BM)
- Давление: Наружная резьба G 1/4 B (поворотная) с капилляром
- Температура: Капилляр, с датчиком D6, с пластиковым покрытием
Термоманометр корпус
Пластик, черный, с передним фланцем и боковой защелкой для монтажа в панель
Механизм (показание давления)
Латунь
Циферблат
Пластик, белый, черные надписи
Стрелка
Пластик, черный
Стекло
прозрачный пластик
Термоманометр доступные опции:
- Другие диапазоны шкал
- Капилляр длиной (для давления и температуры) максимально 5 м
- Капилляр (давление) в пластиковой оплетке
- Другие размеры температурных сенсоров
- Другие штуцера давления
- Специальные шкалы
Поверка осуществляется по документу «Термоманометры показывающие MFT, 100. Методика поверки», утвержденному ФГУП «ВНИИМС», 22.07.2015 г.
Основные средства поверки:
— термометр лабораторный электронный «ЛТ-300», диапазон измерений от минус 50 до плюс 300 °С, пределы допускаемой абсолютной погрешности ± 0,05 °С в диапазоне от минус 50 до плюс 199,99 °С; (Госреестр № 45379-10)
— термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С; (Госреестр № 33744-07)
— манометры грузопоршневые МП-2,5; МП-6; МП-60; кл. точн. 0,02. (По ГОСТ 8291-83)
