Поверка термометров биметаллических ТБ, ТБТ, ТБИ в Екатеринбурге
Назначение: для измерений температуры жидких, сыпучих и газообразных сред (термометры серии ТБ и ТБИ), а также температуры поверхности трубопроводов (термометры серии ТБТ).
Поверка термометров биметаллических ТБ, ТБТ, ТБИ
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

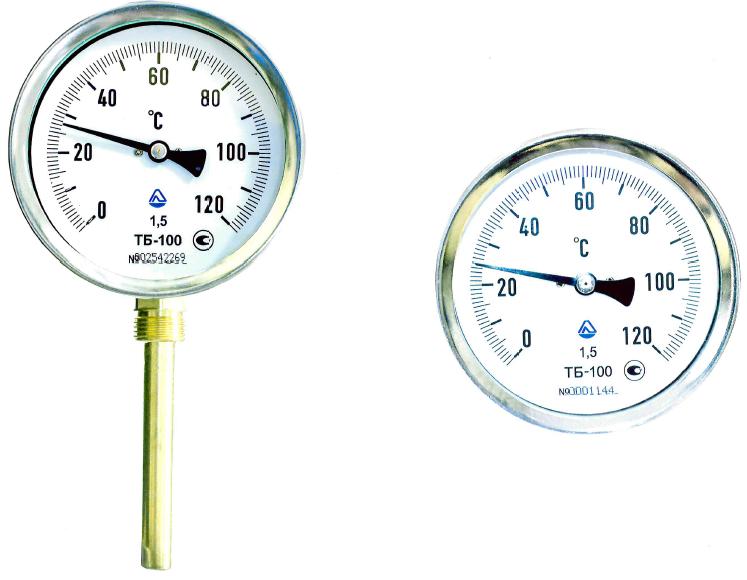

Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона), прикрепленной к корпусу.
Термометры имеют исполнения, различающиеся по конструкции, а также по метрологическим и техническим характеристикам. Монтаж термометров серии ТБ на объектах измерений осуществляется при помощи штуцеров. Присоединение термометров ТБТ к объекту измерений температуры осуществляется при помощи прижимной пружины.
Программное обеспечение
отсутствует.
Поверка осуществляется по документу МП 207.1-036-2016 «Термометры биметаллические ТБ, ТБТ, ТБИ. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.10.2016 г.
Основные средства поверки:
- Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 — термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
- Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15) (Регистрационный № 19736-11);
- Термостаты жидкостные прецизионные переливного типа серии ТПП-1 (Регистрационный № 33744-07);
- Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Калибраторы температуры серий ATC-R, RTC-R (Регистрационный № 45576-11). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
- отсутствуют.
Нормативные документы
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
- ТУ У 33.2-14307481-033:2005 Термометры биметаллические ТБ, ТБТ, ТБИ. Технические условия
