Поверка вольтметра амплитудного цифрового ВА 11 в Екатеринбурге
Назначение: для измерения постоянного и переменного испытательных напряжений в составе измерительных систем установок высокого напряжения по ГОСТ 17512-82, МЭК 60060-2 «Техника испытаний высоким напряжением. Часть 2. Измерительные системы». Применяются для испытаний электрической прочности изоляции в испытательных лабораториях энергетических предприятий, в производстве высоковольтного оборудования.
04.12.2014 продлен срок свидетельства
Поверка вольтметра амплитудного цифрового ВА 11

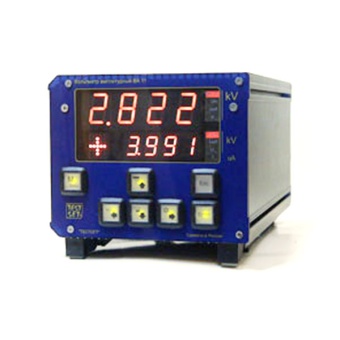

Вольтметр представляет собой настольный прибор. Содержит три работающих независимо и параллельно канала измерений и обеспечивает одновременную индикацию двух любых (по выбору оператора) значений напряжения из ряда:
- Um — амплитудное значение напряжения переменного тока промышленной частоты 50 Гц;
- U — напряжение постоянного тока.
В вольтметре предусмотрена также возможность измерения тока утечки в изоляции объекта испытаний i_ (мкА) с внешнего аналогового датчика тока.
Вольтметр обеспечивает измерение значений напряжения в киловольтах, автоматически учитывая коэффициент деления внешнего делителя высокого напряжения. В долговременной памяти сохраняются четыре значения коэффициента деления внешних делителей.
Вольтметр допускает изменение выбранных для измерения величин и их полярности непосредственно в процессе измерения.
Поверка вольтметров ВА 11 проводится в соответствии с разделом 9 «Поверка вольтметра», изложенным в руководстве по эксплуатации ТС.422129.001 РЭ, согласованным с ГЦИ СИ ФГУП « ВНИИМ им. Д.И.Менделеева» в марте 2004 г.
Перечень основного оборудования, необходимого для поверки:
- Калибратор В 1-9, используемый диапазон переменного напряжения 1100 В, частота 50 Гц, погрешность 10,1 %.
- Калибратор В 1-8, используемый диапазон постоянного напряжения 1140 В, погрешность 10,4 %.
- Вольтметр постоянного тока Ф283М1, используемый диапазон измерений 1-140 В, погрешность ±(0,05-0,1) %.
- Измеритель R,L,C Е7-8, класс точности 0,1.
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
- МИ 1935-88. ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1.102…3.109 Гц.
- Технические условия ТУ 4221-001-23067969-2003. Вольтметр амплитудный цифровой ВА 11.
